一、 概述

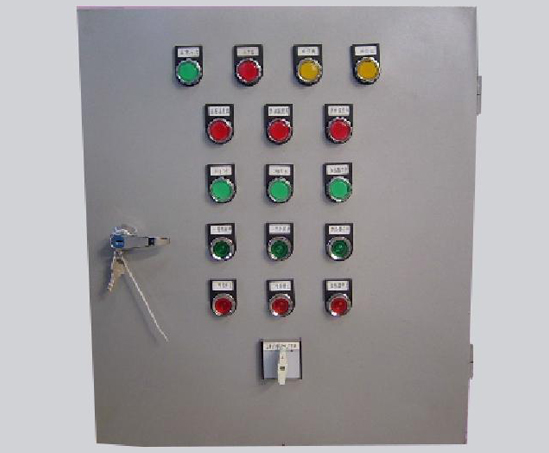

KRZ103型电控箱有监控及全自动两种，它适用于40MPa双线终端式干油集中润滑系统中，用于控制润滑泵。换向阀、补脂泵等相互间协调工作，能对系统中的供油点实现自动供油，供油完成后，自行停止。油箱中液位低于一定高度时,补脂泵自动启动,注满油后，自动停止。

本控制箱能发出"供油时间延长"、"贮油筒空""超负荷运转"等故障信号。具有持续，手动和自动多种控制工作状态，可通过箱面上的转换开关来切换。持续工作状态：当润滑泵启动后持续地向系统两条主管线供送润滑脂;手动工作状态：当与主机联锁信号接通后，手动启动润滑泵运转向系统供送润滑脂，自动换向完成一个润滑周期供脂后自动停止;自动工作状态;当与主机联锁信号接通后，润滑泵按系统设定的时间间隔定时向系统供送润滑脂，完成一个润滑周期后自动停止。润滑泵不管在何种状态，一旦贮油筒空，补脂泵就会自动启动补脂，补满后自动停止。

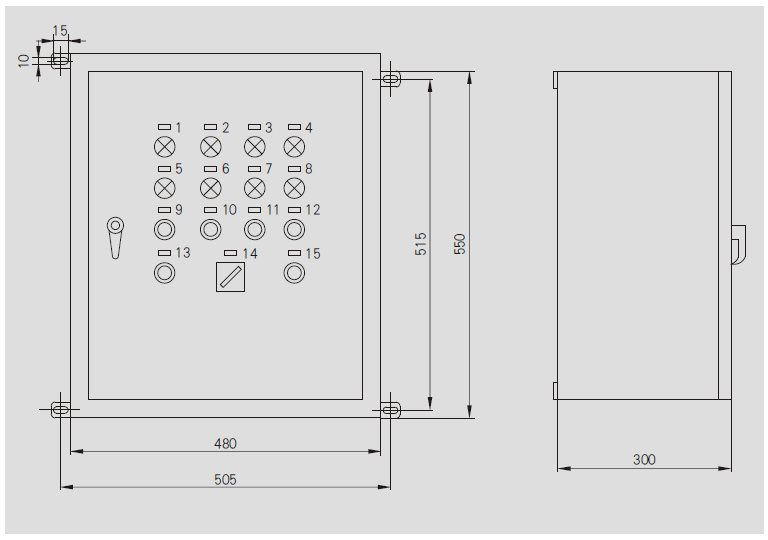

二、外形尺寸

KRZ103型电气控制箱

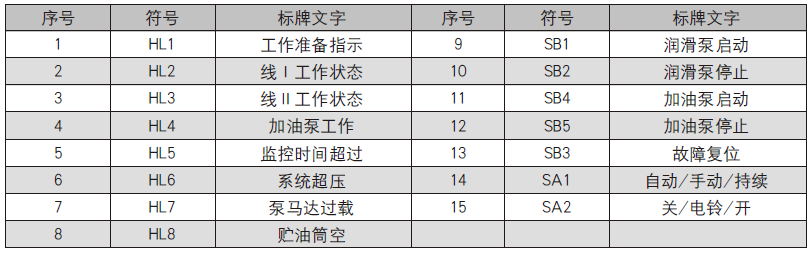

三、标牌内容

KRZ103型电气控制箱

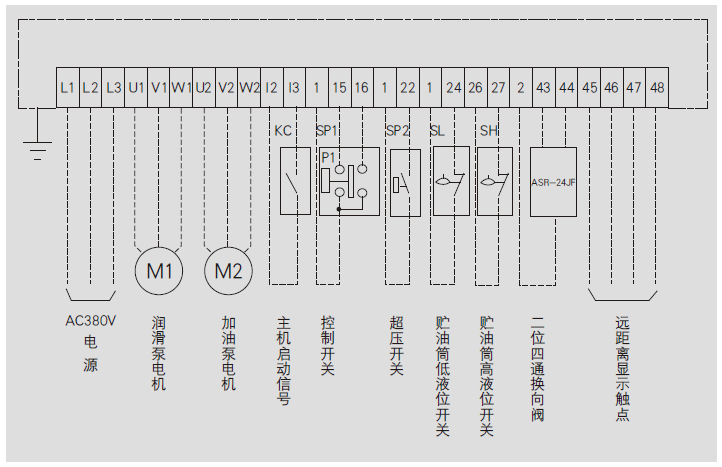

四、底部接线图

KRZ103型电气控制箱

五、使用说明

1、适用于主电源AC380V 50HZ。

2、适用于环境温度-10℃~ +40℃，湿度90%。

3、周围环境无导电的介质(气质、液体)。

4、垂直安装，其倾斜度不大于5°。
